Bimetal sert dolgu aşınma plakası aşağıdaki avantajlara sahiptir: düz yüzey ve güzel görünüm, olağanüstü kaynak gücü, mükemmel aşınma direnci, mükemmel darbe direnci, kolay işlenebilir, uygun maliyetli. madencilik birimlerinde ve çimento
Tanım
Bimetal sert kaplama aşınma plakaları, ortak Q235B çelik levha kullanan alt tabakası ve Aşınmaya dayanıklı tabaka, şirketimiz ve bilimsel araştırma kurumları tarafından ortak araştırma ve geliştirme olan gelişmiş alaşım kaynağından oluşur.
1 bimetal aşınma çelik levhası, yüksek aşınma direnci, kompozit malzemelerin erozyona karşı direncini üretmek için bir tür sprey kaynak teknolojisidir.
2 Yüksek sertliğe sahip krom karbür tabaka, aşınmaya karşı iyi bir performansa sahiptir ve alt tabaka, ılımlı karbonu, iyi kapsamlı performansı, gücü ve kaynağı nedeniyle en yaygın şekilde kullanılmaktadır.
3 Bimetal sert kaplama aşınma plakaları, eğrilere ve dış hatlara uyacak şekilde kolayca şekillendirilebilir. Plakaların kolayca değiştirilebilmesi için kaynaklı saplamalar veya havşalı ekler takılabilir.
4 Krom karbür, bu aşınma plakasının kamyon güverte kaplamaları, hazneler, kapaklar dahil olmak üzere aşırı aşınma ve güçlü darbe altında desteklenmesini sağlar
5 Alt tabaka sabit değildir, plaka müşterilerin ihtiyacına göre seçilebilir. Talebinize göre farklı kalınlıklara izin verilir.

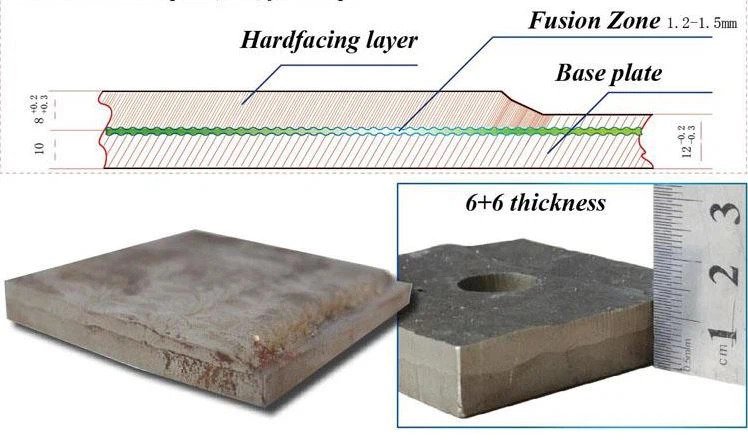

TeBimetal Aşınma Sert Dolgu Çelik Levhanın teknik detayları
| Ürün adı | HH-700B aşınma bileşik plakası |
| Malzeme | Yüksek krom karbür kaplama aşınmaya dayanıklı çelik |
| Kalınlık | 4 artı 4 5 artı 3 6 artı 4 6 artı 5 8 artı 4 8 artı 6 8 artı 8 10 artı 4 10 artı 6 10 artı 8 10 artı 10 12 artı 4 |
| 12 artı 6 12 artı 8 12 artı 10 14 artı 6 14 artı 8 14 artı 10 16 artı 6 16 artı 8 16 artı 10 16 artı 12 | |
| vb veya özelleştirilmiş | |
| Kaynak Kalınlığı | 3-20mm |
| Sertlik |
HRC 52-62
Wear deposite 3mm: HRC 52-58, 4mm: HRC 56-60,5mm:HRC 57-62,6mm:HRC 57-62,8mm:HRC 58-62,10mm: HRC 60-62,12mm:>HRC 62 1 katmanın HRC'si:52-58,2 katmanı: 58-62, Saf kaynak tortusu: 62 |
| Yüzey İşlem | Sert dolgu kaplamalı. |
| teknik | Gelişmiş otomatik kendinden korumalı açık ark kaynağı |
| Aşınma birikintisinin kimyasal bileşimi |
Örneğin 6 artı 6 aşınma kompozit plakasını ele alalım:
C:4.3-4,8 yüzde Cr:23-30 yüzde Mn:0.8-1,1 yüzde Mo:0.08-0. 18 Ni:0.08-0.15,Diğer Metal elementler:Mikro |
| Taban plakası | Q235B, Tüm kaynak yapılabilir çelikler, çoğunlukla yapısal çelikler. |
| Özellik |
Yüksek aşınma direnci
Ortak plakadan 12-20 kat daha yüksek Düşük alaşımlı çelik levhadan 5-10 kat daha Yüksek kromlu dökme demir levhadan 2-3 kat daha |
